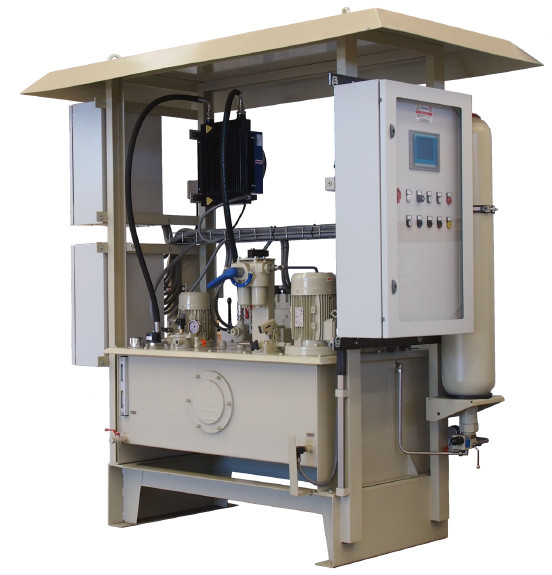

Elektrisch Hydraulisch Controlesysteem/Hydraulische die Machtseenheid met Inspectiedeur wordt uitgerust

 Controlesysteem



De hydraulische machtseenheid wordt voorzien van een staaltank geschikt voor de openluchtdienst bekwaam om het volledige volume van olie te verzamelen huidig in de kring. De tank is uitgerust met inspectiedeur, ontluchter met filter, 2 niveauschakelaars, 1 temperatuurschakelaar, 1 visuele vlakke indicator.

Twee belangrijke worden de motor-pomp groepen P1 en P2, elke één gepast met een elektrische motor, verstrekt op de tank; de vaste verplaatsingspomp kan het vereiste stroomtarief bij een druk van 200 bar leveren.

Een filtrerende/conditionerende die groep door vaste die verplaatsingspomp P3, filter met het belemmeren van detector (DPS3) wordt samengesteld wordt en ruilmiddel (r) met ventilator door interne thermostaat wordt geloodst aan boord verstrekt.

De functies van de belangrijkste pompen zijn:

n° 1 actieve pomp, om alle controlekleppen in gesloten/open positie of onder ononderbroken controle te handhaven.

n° 1 reservepomp dat op alarmsignaal van lage drukschakelaar moet worden geactiveerd opgezet op verzamelleiding van de pomp de gemeenschappelijke levering

Het tarief van de pompstroom volstaat om de maximumdieslagtijd te verzekeren op controlewijze wordt vereist voor elke klep zonder de accumulatorinterventie te impliceren.

Vier drukschakelaars zijn geïnstalleerd in de gemeenschappelijke leveringsverzamelleiding van de motor-pomp groepen, als volgt:

PS1 levert het „lage signaal van de oliedruk“

PS2 levert het „minimumsignaal van de oliedruk“ (d.w.z. installatie uit commissie).

PS3 houdt de actieve pomp tegen

PS4 begint de actieve pomp





Één die accumulator A1, constant op de leveringsverzamelleiding wordt opgenomen, is geïnstalleerd op de hydraulische machtseenheid om probleemloze omschakeling van een motor/pompgroep aan andere te verlenen.

De overstromingsklep VS3 controleert de oliedruk in de primaire kring.

Twee verzegelde maximumkleppen van de drukveiligheid VS1 en VS2 worden opgezet op pompleveringen.

Een dubbele die filter F van elektrische belemmerende detectors DPS1-DPS2 wordt voorzien is geïnstalleerd bij de afzet van de machtseenheid.

De hydraulische machtseenheid wordt voorzien van twee einddozen: eerste is voorgenomen voor instrumentenkabels, tweede voor de elektrische motoren.

Één accumulator (20 liter) staat de pompen voor controle en snelle acties van de verbonden kleppen bij.

De solenoïdekleppen voor noodmaatregelen en de evenredige kleppen voor controlewijze zijn geïnstalleerd op de hydraulische cilinder.





Opties:

Verwarmingssysteem

Accumulator (10 liter)

Drukafblaasklep voor accumulator met PED certificatie

Handpomp

Eerste het vullen olie

Ladende en testende eenheid voor accumulatoren

Kabinet met PLC voor HPU-beheer (geen solenoïdevoeding)

Servocylinders met ingebouwde solenoïde en evenredige kleppen.
