IP42 Systeem van de beschermings het Hydraulische Controle/Elektrisch Hydraulisch Controlesysteem

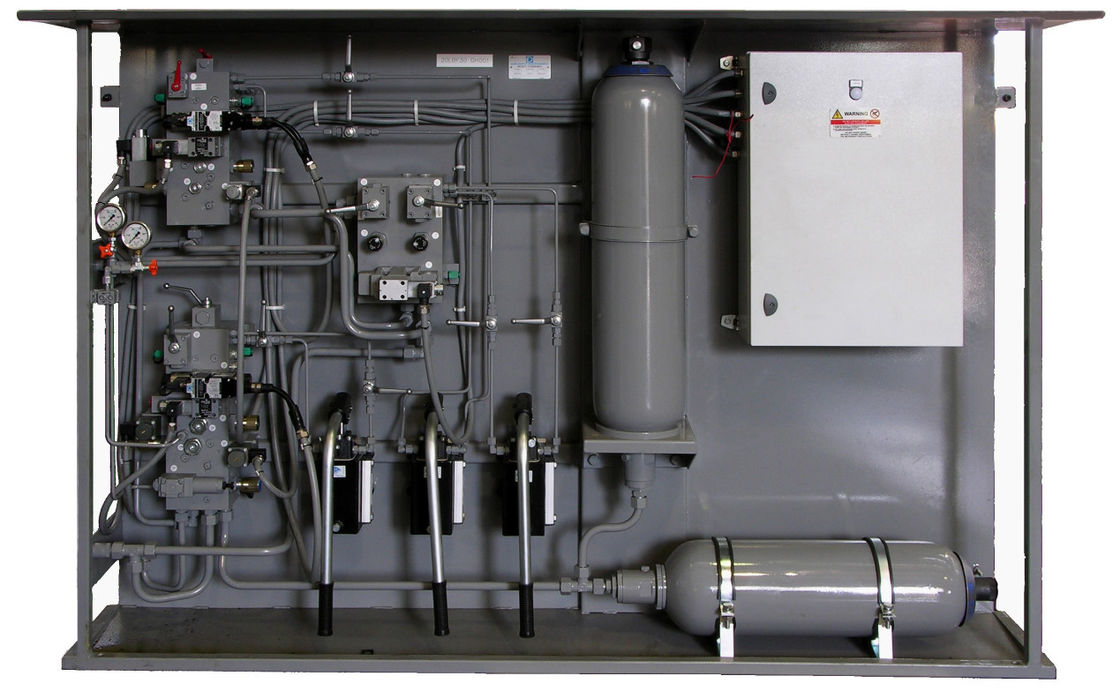

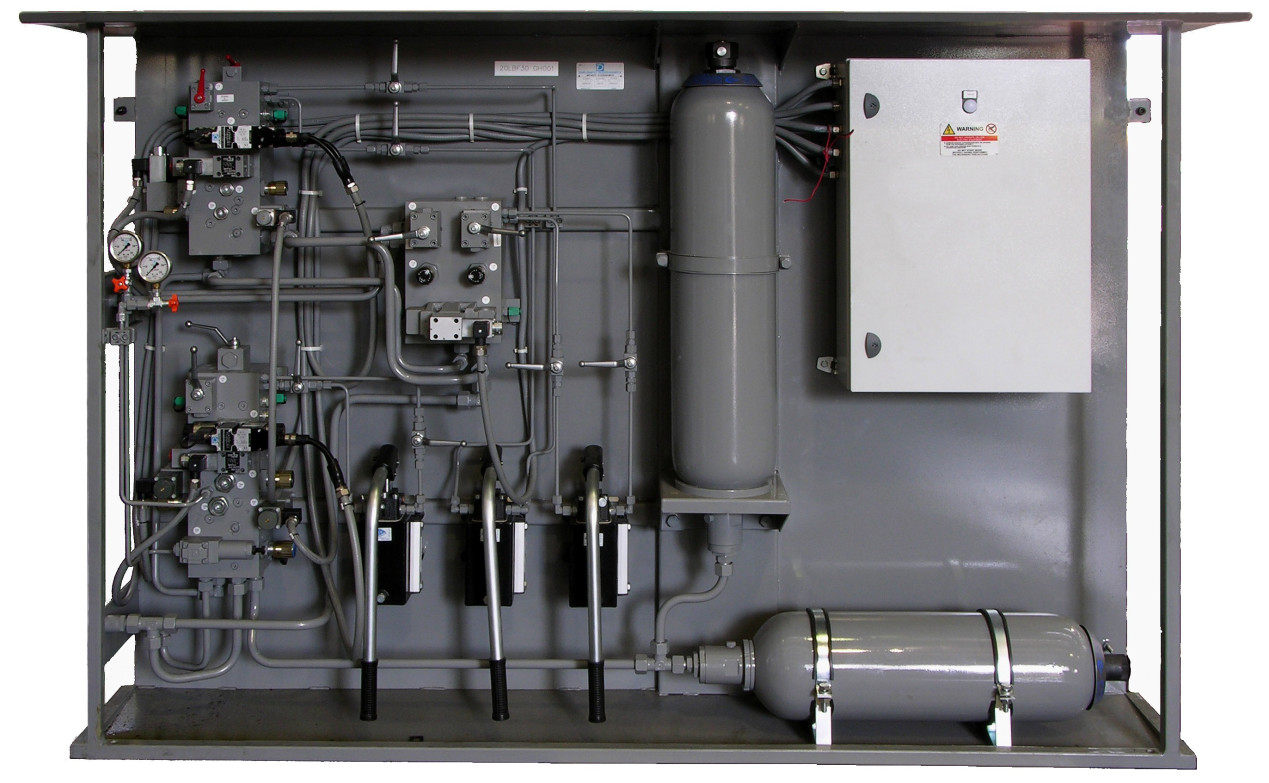

 HYDRAULISCH CONFIGURATIESCHERM (HCP)

Het controlebord voor controlekleppen bestaat uit:

N° 2 evenredige kleppen van SV (stoom en desuper. controlekleppen), die van ingebouwde elektronische kringen worden voorzien

AAN-UIT-, two-position solenoïdekleppen (EV), om noodmaatregelen uit te voeren (het snelle openen < 1="" sec="">

accumulator

HCP huisvest ook analoge plaatsende kaarten (stoomkleppen en desuperheating kleppen) voor slagcontrole in gesloten lijnsysteem.

De reactietijd van AAN-UIT- kleppen kan afzonderlijk door geschikte throttling apparaten worden aangepast.

De hydraulische kring zou van poortkleppen moeten worden voorzien om onderhoudsacties toe te staan.

De volledige cycli worden toegestaan, wanneer de pompen, binnen 15 minuten van pompeinde, wegens lekkages toch zijn.

Opties:

Handpomp

AAN-UIT- kleppen voor snel het sluiten < 3="" sec="">

ELEKTRISCH CONTROLEkabinet

Het elektrische controlekabinet wordt voorzien van een overtollige voeder/een transformator voor hulpkringen (240 Vac 24 Vdc), waarschuwende lichten, lampen, schakelaars en een andere noodzakelijke component om de efficiency van het gehele hydraulische materiaal te verlenen.

Het kabinet, dat met een ventilator (trekker) wordt gepast volledig met vervangbare patroon, omvat een hulp elektrocontactdoos.

Vervaardigd volgens de industriële normen, met minimumbescherming huisvest de graad IP42, het controlesysteem voor de kleppen van de noodsituatiesolenoïde en 1 PLC om de Hydraulische Machtseenheid, het Configuratiescherm en de uitwisselingssignalen met controlekamer te beheren.

Het kabinet huisvest ook analoge plaatsende kaarten (stoomkleppen en desuperheating kleppen) voor slagcontrole in gesloten lijnsysteem.

De hulpkringen zijn afzonderlijk beschermd, zelfs wanneer overtollig (pompencontrole, PLC voeding en evenredige kleppen).

Kabelingang van bodem.

Maximum kabel die van kabinet aan controlebord ong. 200 m. in werking wordt gesteld.

Maximum weerstand van evenredige kabel 2 W. van de kleppenlevering.

Benaderende grootte 1200 x 2000 (+ 100) x 600 mm.

PLC CONTROLEfuncties

HPU wordt geleid door één PLC, die binnen het elektrische kabinet wordt gevestigd. PLC beheert mislukking en noodsituatiesignalen evenals pompomschakeling.

PLC wordt voorzien van vertoning en toetsenbord toestaand om geprogrammeerde parameters te controleren op plaats, en hen indien nodig te wijzigen.

De toegang tot parameterwijziging wordt beschermd door wachtwoord.
