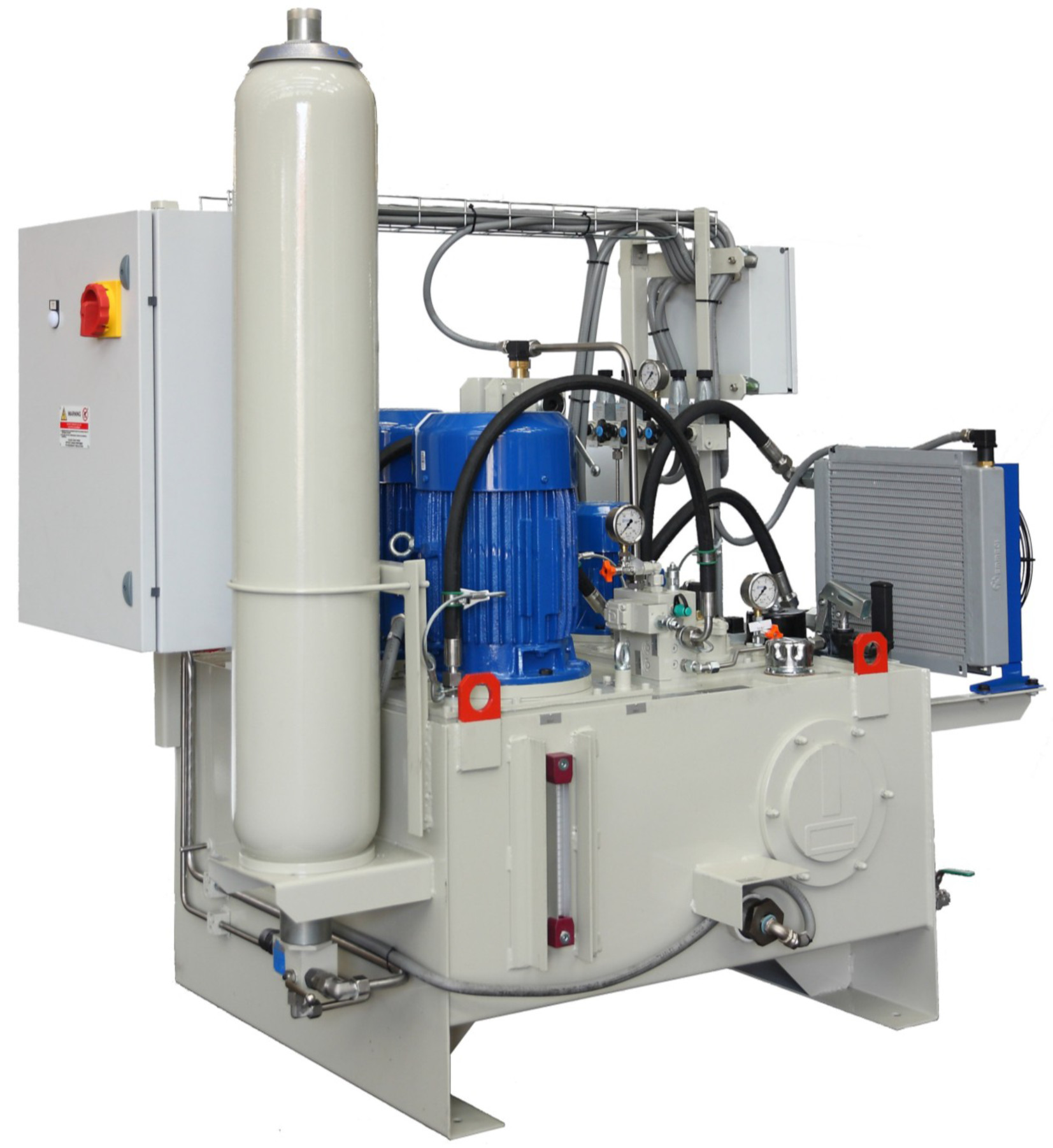

Hydraulisch de Controlesysteem van HCP/de Afstandsbedieningsysteem van de de Industrie Hydraulisch Klep



HYDRAULISCH CONFIGURATIESCHERM (HCP)



Het controlebord voor controlekleppen bestaat uit:

De evenredige kleppen van SV, die van ingebouwde elektronische kringen worden voorzien

AAN-UIT-, two-position solenoïdekleppen (EV), om noodmaatregelen uit te voeren

accumulator

Het controlebord voor AAN-UIT- klep bestaat uit:

AAN-UIT-, two-position solenoïdekleppen (EV), om noodmaatregelen uit te voeren

accumulator

De reactietijd van AAN-UIT- kleppen kan afzonderlijk door geschikte throttling apparaten worden aangepast.

De hydraulische kring zou van poortkleppen moeten worden voorzien om onderhoudsacties toe te staan.

De volledige cycli worden toegestaan, wanneer de pompen, binnen 15 minuten van pompeinde, wegens lekkages toch zijn.

Opties:

Handpomp

De certificatie van SIL 2 voor mislukkingsacties





Het elektrische controlekabinet wordt voorzien van een overtollige voeder/een transformator voor hulpkringen (240 Vac 24 Vdc), waarschuwende lichten, lampen, schakelaars en een andere noodzakelijke component om de efficiency van het gehele hydraulische materiaal te verlenen.

Het kabinet, dat met een ventilator (trekker) wordt gepast volledig met vervangbare patroon, omvat een hulp elektrocontactdoos.

Vervaardigd volgens de industriële normen, met minimumbescherming huisvest de graad IP42, het controlesysteem voor de kleppen van de noodsituatiesolenoïde en 1 PLC om de Hydraulische Machtseenheid, het Configuratiescherm en de uitwisselingssignalen met controlekamer te beheren.

De hulpkringen zijn afzonderlijk beschermd, zelfs wanneer overtollig (pompencontrole, PLC voeding en evenredige kleppen).

Kabelingang van bodem.

Maximum kabel die van kabinet aan controlebord ong. 200 m. in werking wordt gesteld.

Maximum weerstand van evenredige kabel 2 W. van de kleppenlevering.

Benaderende grootte 1200 x 2000 (+ 100) x 600 mm.

De volgende waarschuwingslichten en de drukknoppen worden opgezet op de voorzijde:

Lichten:

Macht

Hoofdalarm

Waarschuwing



Drukknoppen:

Noodsituatie

Het alarmterugstellen

Pompenbegin

Pompeneinde

Automatische/handverrichtingsselecteur.



PLC CONTROLEfuncties

De cilinders worden geleid door één PLC, die binnen het elektrische kabinet wordt gevestigd. PLC controleert de cilinderspositie volgens de vastgestelde punten die door de Controlekamer worden overgebracht, en beheert mislukking en noodsituatiesignalen evenals pompomschakeling.

PLC wordt voorzien van vertoning en toetsenbord toestaand om de geprogrammeerde parameters te controleren op plaats, en hen wanneer dat nodig is te wijzigen.

De toegang tot parameterwijziging wordt beschermd door wachtwoord.
